1.產品概述

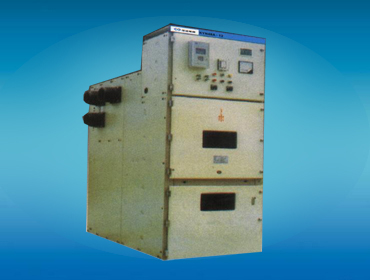

KYN48A-12型金屬鎧裝抽出中置式開關柜是我廠廣泛吸收國內外同類產品的優點，選用VE型真空開關柜技術進行開發的新
型的中置開關柜。是目前國內較先進的開關柜。對電路實行控制、保護和監測，本開關柜滿足IEC298、GB3906、DL404
等標準。
2.產品用途
KYN48A-12型金屬鎧裝抽出中置式開關柜用于6~10 kV配電裝置作為單母線系統接受和分配電能之用，并對電路實行控
制、保護和監測。
3. 產品使用環境條件
（1）環境溫度：最高溫度+40℃，最低溫度-10℃
（2）環境濕度：日平均相對濕度≤95％,月平均相對濕度≤90％
（3）海拔高度：1000m以下
（4）抗地震度：地震烈度不超過8度
（5）周圍空氣應不受腐蝕性可燃氣體、水蒸汽等明顯污染
（6）無經常性的劇烈震動場所。嚴酷條件下嚴酷度設計滿足I類要求。
（7）在超過GB3906規定的正常的環境條件下使用時，由用戶和我公司協商。
廣泛用于發電廠、變電所、工礦企業、高層建筑等。
1.柜體采用先進的積木疊裝式結構，使之牢固、緊湊、美觀
2.可靠性高的組合單元型式，各組合單元彼此隔離成獨立小室，母線采用絕緣良3.好并易于散熱的熱縮管包裹
4.具有能預防誤操作的聯鎖裝置
5.小車互換性強，組合方案多樣化
6.體積小，重量輕，操作簡便，安全可靠
|
名稱 |
參數 |
|
符合標準 |
IEC60298，GB3906-1991，DL/T404-1997 |
|
額定電壓(KV) |
3-10 |
|
最高工作電壓(KV) |
12 |
|
額定絕 1min工頻耐壓(KV) |
42 |
|
緣水平 雷電沖擊耐壓(全波)(KV) |
75 |
|
額定頻率(Hz) |
50 |
|
主母線額定電流(A) |
630，1250，1600，2000，2500,3150 |
|
分支母線額定電流(A) |
630，1250，1600，2000，2500,3150 |
|
4秒熱穩定電流(有效值)(KA) |
16，20，25，315，40，50 |
|
額定動穩定電流(有效值)(KA) |
40，50，63，80，100，125 |
|
防護等級 |
外殼IP4X, 斷路器室門打開為IP2X |
