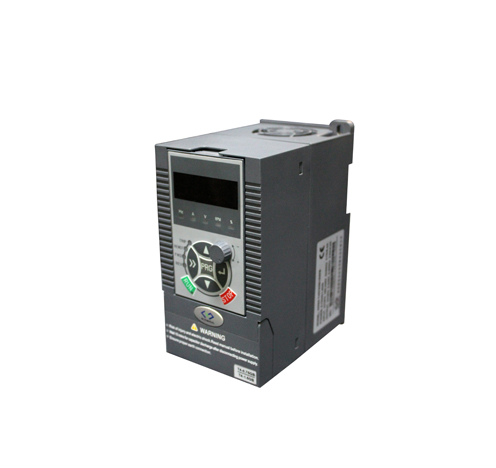

迷你型是小一點型號的變頻器,一般是0.4KW-4KW。
任達迷你型變頻器廣泛應用于小型恒壓供水系統、產業機械、工業自動化控制等各種應用領域。 如:打包機、水餃機、跑步機、農業養殖溫濕度控制風扇、食物加工攪拌機、磨床、鉆孔機、小型油壓車床(3HP)以下、電梯(2HP)、涂裝機、小型銑床 (平面加工3HP)、射出成型機的機械手臂(夾取)、木工機(兩面刨床)、貼邊機、加彈機等等。
變頻器產品是任達集團2006年后逐漸成規模的電氣化產品之一,后逐漸發展成為公司的核心產品。
任達變頻器有如下特點:
優異的控制性能
.優異的軟件控制平臺,獨有的矢量控制算法;
.選用瑞薩電機控制專用32位高速CPU;
.真正的電流矢量控制,實現了轉矩電流和勵磁電流的解藕控制;
.無PG矢量控制〔細分兩種)、有PG矢量控制、V/F控制三種控制方式;
.真正的轉速追蹤功能,轉矩控制線性度好(從0%--200%可調,轉矩線性遞增或遞減,不會出現突然飛車等現象):
.動態轉矩電流控制,快速響應負載變化;
.加速電流抑制功能,特殊電流算法不影響啟動轉矩J避免某些設備啟動電流大引起的故障;
.低須轉矩特性好,開環矢量0.5 H z可輸出150%轉矩,滿足機床、起重等行業低頻大轉矩要求;
.過載能力強,180%的電流可以持續20s(國內一般10s);
.速度控制精度高,方便實現高精度的同步控制。
強大的功能
.多種頻率復合給定功能;
.開環/閉環轉矩控制功能,支持轉矩模式/度模式在線切換;
.PID功能提供兩組比例積分參數,PID輸出范圍可任意設置,支持休眠功能;
.V/F控制時提供V/F分離控制功能;
.自動負載均衡的下垂控制功能:
.簡易伺服定長控制功能;
.R5-485通訊接口,支持MODBUS-RTU通訊協議,提供多機同步功能;
.自動節能運行功能;
.掉電自動再啟動功能;
.可配置多種擴展卡,使用更加靈活,
.鍵盤用戶參數拷貝功能;
.豐富的故障保護及運行監視功能。
超強適應性
.獨有的IGBT驅動電路,獲得國家發明專利,使功率器件工作更加可靠;
.全系列所有機型均有相間短路保護,適應更加惡劣的環境;
.寬電壓工作范圍:304VAC-456VAC;
.PCB噴涂采用德國進口三防漆;
.優化的EMC設計,適用于強干擾的工作環境
.100%來料檢驗;
.自動化的單板和整機測試,保證不出現測試盲點;
.單板和整機均進行高溫老化。
人性化的結構設計
.全系列獨立風道設計,散熱風道與電氣部分分開。減少、電氣部分的故障率;
.緊湊型設計,通過熱設計與仿真做小產品體積,體種僅為主流品牌同等功率的70%左右;
.歐式風格設計,外形挺拔。最大程度節省安裝寬度,為客戶節省柜體空間;
.人機化控制界面獲得國家專利;
.古銅幣元素設計的圖形化鍵盤,符合大多數人操作習慣;
.操作面板雙水晶頭標準RJ45接口,增強通信抗干擾能力,方便客戶外延;
.機箱用料扎實,大量覆鋁鋅板與噴涂保護設計既保證良好的接地與屏蔽性能,又兼顧到產品的防腐莊能;
.全系列直流散熱風扇設計,減少因交流風機故障產生的散熱系統失效。
任達變頻器技術規格表
功率(kw)
0.75
1.5
2.2
3.7
5.5
7.5
11
15
18.5
22
30
37
45
55
75
輸出
電壓
3相O一額定輸入電壓
額定電流(A)
2.5
4.0
6.0
9.0
13
17
25
32
37
45
60
75
90
110
150
過載能力
恒轉矩/重載應用:150% 1分鐘,180% 20秒,平方轉矩/輕載應用:120% 1分鐘,150% 1秒
輸入
額定電壓/頻率
3相380V/440V; 50Hz/60Hz
允許電壓范圍
304V-456V電壓不平衡度:≦3%;允許頗率波動:±5%
額定電流(A)
3.7
5.4
7.0
10.7
15
20.5
27
35
38.5
46.5
62
76
92
113
157
制動單元
標準內置
需外置
防護等級
IP20
冷卻方式
強制風冷
功率(kW)
90
110
132
160
200
200
250
280
315
355
400
450
500
560
輸出
電壓(V)
3相0~額字愉入電壓
額定電流(A)
176
210
250
300
380
420
470
540
600
660
730
840
900
950
過載能力
恒轉矩/重載應用150% 1分鐘, 180% 20秒,平方轉矩/輕載應用:120% 1分鐘,150% 1秒
輸入
額定電壓/頻率
3相380V/440V; 50Hz/60Hz
允許電壓范圍
304V~456V;電壓不平衡度:≦3%;允許領率波動:士5%
額定電流〔A)
180
214
256
307
385
430
480
548
610
970
610
850
910
960
制動單元
需外置
防擴等級
IP20
冷卻方式
強制風冷
AD300一T41606/200P及以上產品標配百流電杭器
功率〔kW)
0.4
0.75
1.5
2.2
輸出
電壓(V)
單相0~額定輸入電壓
額定電流(A)
2.5
4.5
7
10
過載能力
150% 1分鐘,180% 20秒
輸入
額定電壓/頻率
200V/240V:50Hz/60Hz
允許電壓/頻率
175V~264V:電壓不平衡度:≤3%;允許頻率波動:±5%
額定電流(A)
5.3
8.3
14
23
制動單元
標準內置
防護等級
IP20
冷卻方式
強制風冷
